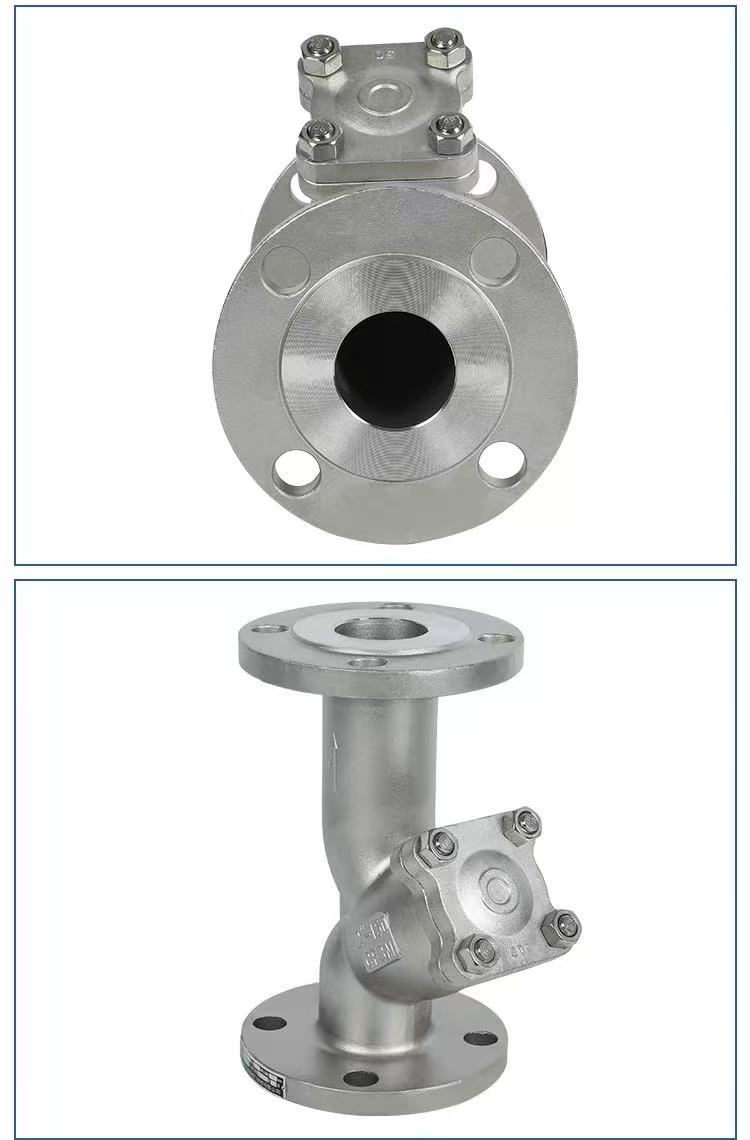

Americký štandardný prírubový filter typu Y

Pracovný princíp

Integrovaný americký štandardný prírubový filter typu Y v továrni Shenchi funguje na princípe zachytávania filtračnej sito. Médium vstupuje do krytu zo vstupného konca a preteká cez filtračné sito vnútri konštrukcie v tvare Y. Pevné nečistoty sú zablokované vo vnútri filtračného sita, zatiaľ čo čisté médium prechádza a vystupuje z výstupného konca. Celková plocha filtračného sita je 3-4 násobok plochy prierezu potrubia, čo má za následok nízky odpor a rýchly prietok. Na vypustenie odskrutkujte spodnú zátku alebo odstráňte kryt príruby, vyberte sitko filtra, vyčistite ho a potom ho znova nainštalujte. Hlavné telo je vyrobené z materiálov WCB, SUS304 (CF8) alebo SUS316L (CF3M) pomocou integrovaného procesu odlievania, výsledkom čoho je bezšvíkové puzdro a spoľahlivá odolnosť voči tlaku. Produkty Shenchi sú vhodné na filtráciu nečistôt v potrubiach používaných v ropnom, chemickom priemysle a priemysle na úpravu vody.

Parametre produktu

Názov produktu: Americký štandardný prírubový filter typu Y	Špecifikácie: (1/8"-4") DN6-DN100 Špecifikácie: (1/8"-4") DN6-DN100
Menovitý tlak: PN16	Materiál tela: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Použiteľná teplota: -20 ℃ ~ +150 ℃ (normálne), do +350 ℃ (vysokoteplotný typ), až -196 ℃ (nízkoteplotný typ)
Vnútorný kovový materiál: WCB, SUS304 (CF8), SUS316L (CF3M)	Stredná teplota: Vysoká teplota, nízka teplota, stredná teplota, normálna teplota
Spôsob prevádzky: Manuálne	Tesnenia: EPDM, PPL
Spôsob pripojenia: Prírubové pripojenie	Použitie: Voda, vzduch, plyn, olej, kvapaliny atď.
Pôvod: Čína	Vzorka: Vzorky sú k dispozícii

Kľúčové body pre inštaláciu

Potvrdenie smeru, vyrovnanie a utiahnutie príruby a podpora a ochrana potrubia.

Pri inštalácii štandardných amerických prírubových filtrov typu Y Shenchi venujte pozornosť trom kľúčovým bodom: Najprv potvrďte smer prúdenia. Šípka na tele ventilu by mala byť zarovnaná so smerom prúdenia média a sito filtra by malo byť nainštalované smerom nadol, aby sa uľahčilo usadzovanie nečistôt. Po druhé, zaistite zarovnanie a utiahnutie príruby. Čelá prírub by mali byť rovnobežné a sústredné, tesnenie vycentrované a skrutky uťahované diagonálne postupne, aby sa zabránilo deformácii plášťa. Po tretie, poskytnite podporu potrubia a ochranu pred filtrom. Filter nesmie uniesť hmotnosť potrubia; potrubie musí byť pred inštaláciou prečistené, aby sa odstránili veľké častice. Shenchi poskytuje podrobné pokyny na inštaláciu, podporuje prispôsobenie ODM/OEM a veľkosť mriežky filtra je možné upraviť podľa potreby, aby sa zabezpečila dlhodobá stabilná prevádzka filtra.

Účinne filtrované látky

Štandardné prírubové filtre typu Y Shenchi ASME primárne filtrujú tuhé suspendované látky v potrubných médiách. To zahŕňa: trosku zo zvárania, železné piliny a zvyšky hrdze zo zvárania potrubí; piesok, zemina, konopné vlákna a zvyšky tmelu, ktoré zostali zo stavby; častice, kryštály a sedimenty prenášané samotným médiom; usadeniny hrdze a úlomky vodného kameňa zo starnúcej a odlupujúcej sa vnútornej steny potrubia; a kovové hobliny a iné nečistoty v mazacom oleji. Presnosť filtrácie je voliteľná od 50 do 300 mesh, v závislosti od požadovanej čistoty média. Štandardné prírubové filtre typu Y podľa ASME vyrobené v Číne sú vyrobené z materiálov WCB, SUS304 a SUS316L, ktoré ponúkajú odolnosť proti korózii a prispôsobivosť rôznym médiám.

Látky nevhodné na filtráciu

Shenchi ASME B prírubové filtre typu Y nie sú vhodné na filtrovanie nasledujúcich látok: chemikálie rozpustené v médiu (ako sú soli v soľanke, kyseliny a zásady v roztokoch); emulzie olej-voda; viskózne pasty alebo koloidy; vláknité mäkké nečistoty (ktoré môžu preniknúť alebo sa obaliť okolo filtračného sita); a plynné kontaminanty v plynných médiách. Pre tieto médiá je potrebné zvoliť iné typy filtrov. Pri predaji ASME B prírubových filtrov typu Y spoločnosť Shenchi potvrdí charakteristiky média so zákazníkom, aby sa predišlo nesprávnemu výberu. ASME B prírubové filtre typu Y s cenníkmi obsahujú podrobné pokyny na výber.
