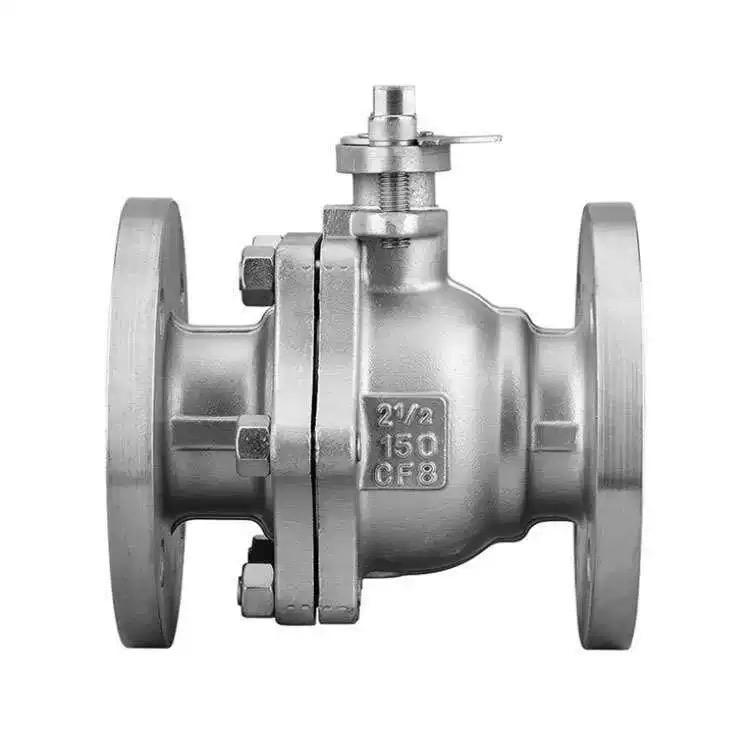

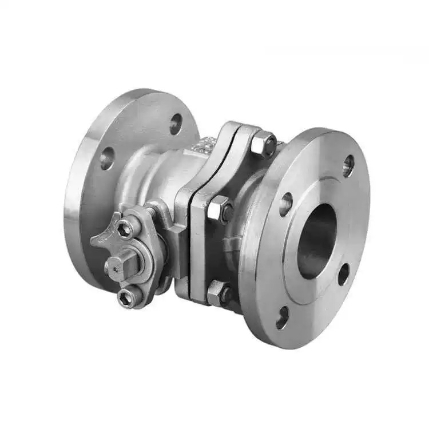

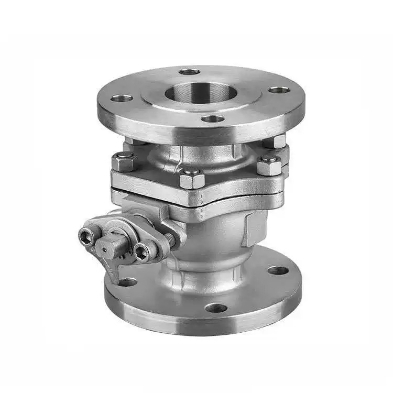

Americký štandardný prírubový guľový ventil

Pracovný princíp

Prietok média je riadený otáčaním gule o 90°.

V strede gule sa nachádza priechodný otvor s rovnakým priemerom ako potrubie. Keď rukoväť alebo pohon otáča guľou o 90°, kým sa priechodný otvor nezarovná s osou potrubia, médium prúdi voľne bez prekážok, ventil je úplne otvorený a prietokový odpor je takmer nulový. Keď sa guľa otočí o ďalších 90°, kým priechodný otvor nebude kolmý na potrubie, pevná guľová plocha úplne zablokuje priechod, ventil sa uzavrie a dosiahne sa spoľahlivé uzavretie.

Americký štandardný prírubový guľový ventil využíva obojsmerný tesniaci dizajn, ktorý umožňuje vstup média z akéhokoľvek smeru bez obmedzenia smeru toku. Mäkké tesnenia (PTFE/PPL) dosahujú nulový únik, zatiaľ čo tvrdé tesnenia sú vhodné pre vysoké teploty a vysoký tlak. Driek ventilu je vybavený štruktúrou proti prefúknutiu, ktorá zaisťuje bezpečnosť a spoľahlivosť pri vysokom tlaku. Štandardné prírubové guľové ventily Shenchi ASME sa vyrábajú striktne podľa noriem API 608, ponúkajú rýchlu prevádzku a tesné tesnenie, vďaka čomu sú ideálne uzatváracie ventily pre štandardné potrubia ASME v ropnom, chemickom a zemnom plynárenskom priemysle.

Parametre produktu

Názov produktu: Americký štandardný guľový ventil s prírubou	špecifikácie: (1/8"-4") DN6-DN100
Menovitý tlak: PN16	Materiál tela: WCB, SUS304 (CF8), SUS316L (CF3M) Materiál tela: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Použiteľná teplota: -20 ℃ ~ +150 ℃ (normálna), do +350 ℃ (vysoká teplota), až do -196 ℃ (nízka teplota)
Vnútorný kovový materiál: WCB, SUS304 (CF8), SUS316L (CF3M)	Stredná teplota: Vysoká teplota, nízka teplota, stredná teplota, normálna teplota
Spôsob prevádzky: Manua	Tesnenia: EPDM, PPL
Spôsob pripojenia: Prírubové pripojenie	Použitie: Voda, vzduch, plyn, olej, kvapaliny atď.
Pôvod: ČínaPôvod: ČínaPôvod: ČínaPôvod: Čína	Vzorka: Vzorky sú k dispozícii

Hlavné prvky štruktúry a dizajnu

Vysokokvalitné americké štandardné guľové ventily s prírubou Shenchi majú štruktúru jadra pozostávajúcu z tela ventilu, gule, drieku a tesnenia sedla. Guľôčka môže byť v prevedení s plávajúcou guľou (DN50 a menej) alebo s pevnou guľou (DN50 a viac). Priechodný otvor gule sa zhoduje s vnútorným priemerom rúrky, čo má za následok takmer nulový prietokový odpor pri úplnom otvorení. Štruktúra proti vyfúknutiu stonky zabraňuje vyleteniu stonky pod vysokým tlakom. Antistatické zariadenie zaisťuje vodivosť medzi guľôčkou a stopkou, čím zabraňuje nahromadeniu statickej elektriny. Pre prírubové guľové ventily ASME s dostupnými cenovými ponukami spoločnosť Shenchi poskytuje podrobné tabuľky technických parametrov na uľahčenie presného výberu modelu a výpočtu rozpočtu pre zákazníkov.
