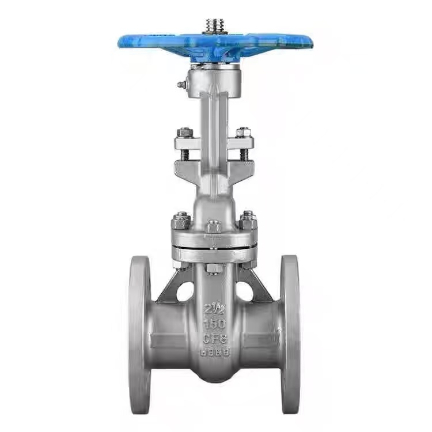

Americký štandardný ventil s prírubou so stúpajúcim driekom

Princíp činnosti prírubového uzatváracieho ventilu ASME so stúpajúcim driekom

Keď operátor otáča ručným kolesom, ručné koleso poháňa hriadeľ ventilu, aby sa otáčal. Lichobežníkový závit na hornom konci drieku ventilu zaberá s maticou drieku ventilu a mení rotačný pohyb na axiálny lineárny pohyb. Keďže driek ventilu a vráta sú spojené, driek ventilu poháňa vrátka tak, aby stúpala alebo klesala spoločne.

Na otvorenie ventilu otočte ručným kolesom proti smeru hodinových ručičiek. Driek ventilu poháňa posúvač, aby sa pohyboval nahor lineárnym pohybom, čo spôsobuje, že sa posúvač odpojí od sedla ventilu. Keď sa brána zdvihne do výšky rovnajúcej sa dvojnásobku menovitého priemeru ventilu, priechod tekutiny je úplne voľný a ventil je v úplne otvorenej polohe. Počas prevádzky sa ručné koleso zvyčajne otočí do polohy, v ktorej sa už nedá ďalej otáčať, a potom sa otočí späť o pol otáčky na jednu otáčku, aby sa dosiahla úplne otvorená poloha, čím sa zabráni zablokovaniu drieku ventilu v dôsledku zmien teploty.

Na zatvorenie ventilu otočte ručným kolieskom v smere hodinových ručičiek. Driek ventilu poháňa posúvač posúvača nadol lineárnym pohybom, čo spôsobuje, že posúvač tlačí na sedlo ventilu. Krútiaci moment aplikovaný ručným kolesom vytvára vynútenú tesniacu silu a tlak média v potrubí tiež tlačí uzáver proti druhému sedlu ventilu, čím sa vytvára samotesniaci efekt. Toto dvojité pôsobenie zaisťuje nulový únik pri zatvorení.

Základnou charakteristikou posúvača so stúpajúcim driekom je, že driek ventilu stúpa a klesá synchrónne s posúvačom. Operátori môžu vizuálne určiť stav otvorenia/zatvorenia ventilu pozorovaním dĺžky drieku ventilu presahujúceho kryt ventilu – čím dlhšie drievka vyčnieva, tým širšie je ventil otvorený; keď je vreteno úplne zasunuté, ventil je zatvorený.

Je obzvlášť dôležité poznamenať, že ASME (americký štandard) prírubové posúvače so stúpajúcim vretenom možno použiť iba v úplne otvorenej alebo úplne zatvorenej polohe a nemožno ich použiť ako regulačné ventily. Ak sa ponechá v čiastočne otvorenej polohe dlhší čas, vysokorýchlostné prúdiace médium naruší tesniace povrchy, čo spôsobí opotrebovanie uzáveru a sedla, čo v konečnom dôsledku vedie k úniku ventilu. Okrem toho môže médium prúdiť z oboch strán posúvača v oboch smeroch, čím sa eliminuje potreba zvažovať smer prúdenia počas inštalácie a uľahčuje sa usporiadanie miesta.

Parametre produktu

Odolnosť voči vysokej teplote a vysokému tlaku

Štandardné prírubové uzatváracie ventily s stúpajúcim kmeňom Shenchi ASME sa môžu pochváliť dvoma hlavnými výkonnostnými výhodami: odolnosťou voči vysokej teplote a odolnosťou voči vysokému tlaku. Materiál WCB odolá teplotám až do 425 ℃, zatiaľ čo nehrdzavejúca oceľ je vhodná pre širší teplotný rozsah. Trieda tlaku 150, prevádzkový tlak dosahuje 1,9 MPa pri izbovej teplote, čím prekračuje normu PN16. Tesnenia sú dostupné v typoch PPL odolných voči vysokým teplotám alebo vode odolných EPDM. Vyrobené v Číne, Shenchi implementuje komplexnú kontrolu kvality od surovín až po hotové výrobky, čím zabezpečuje dlhodobú stabilnú prevádzku pri vysokej teplote a vysokom tlaku.

Spoľahlivý vysokotlakový výkon presahujúci štandardy triedy 150

Štandardné prírubové posúvačové posúvadlo ASME B16.10 spoločnosti Shenchi sa môže pochváliť spoľahlivou odolnosťou voči vysokému tlaku. Prírubové spojenie zodpovedá normám ASME B16.10 s rovnomerne dotiahnutými skrutkami a rovnomerným rozložením tlaku na tesneniach. Trieda 150 ponúka pracovný tlak 1,9 MPa pri izbovej teplote, s dostatočnou meranou tlakovou rezervou. Hrúbka steny telesa ventilu je navrhnutá podľa noriem ASME, čím prekračuje národné normy pre zvýšenú bezpečnosť. Shenchi ponúka zľavnené prírubové posúvače podľa normy ASME; hromadné nákupy majú nárok na zľavy a zabezpečujú dlhodobú stabilnú prevádzku v podmienkach vysokého tlaku.

Priame obstarávanie vo výrobe a podpora prispôsobenia OEM

Shenchi, ako dodávateľ ASME (American Standard) stúpacích ventilov s prírubou vretena, ponúka služby výroby vzoriek. Ponúkame zľavnené prírubové posúvače ASME za transparentné výrobné ceny, čím sa eliminujú prirážky sprostredkovateľov. Podporujeme prispôsobenie ODM a OEM; materiály, priemery, normy prírub a prevádzkové metódy, to všetko je možné prispôsobiť vašim potrebám. Naše ASME prírubové posúvače so stúpajúcim driekom sa ľahko udržiavajú, majú jednoduchú štruktúru a nízke náklady na údržbu. Prírubové posúvače Shenchi ASME vyrobené v Číne sú spoľahlivé v kvalite a majú stabilné dodacie lehoty. Globálni zákazníci môžu kontaktovať spoločnosť Shenchi pre podrobné technické parametre a najnovšie preferenčné ponuky.
