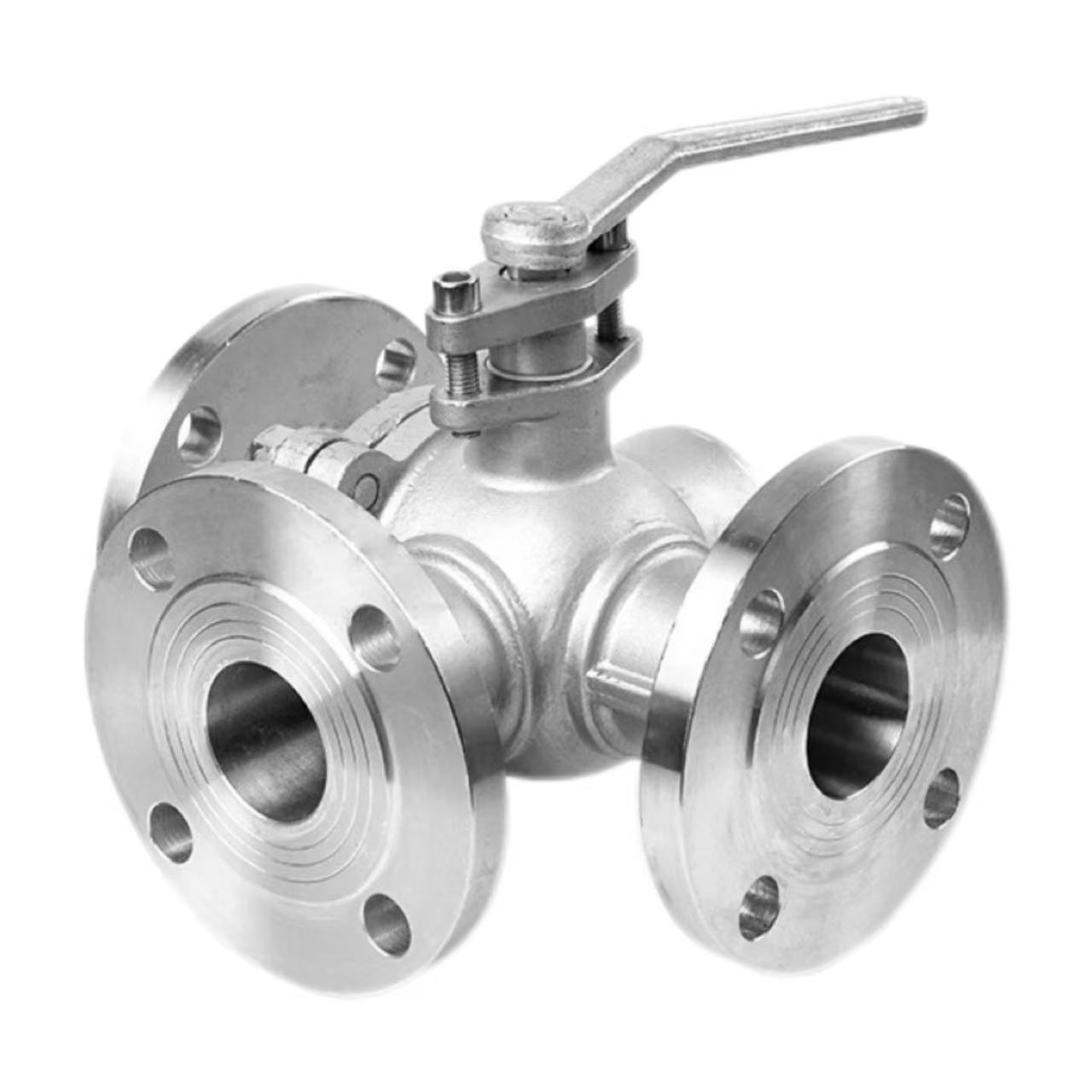

Trojcestný prírubový guľový ventil

Pracovný princíp

Princíp činnosti trojcestného prírubového guľového ventilu v továrni Shenchi je založený na kanáloch v tvare L alebo T vyrezaných do gule. Guľa je umiestnená v strede tela ventilu a otáča sa pomocou rukoväte. Keď sa guľôčka otáča, kanály sa zarovnajú alebo odsadia od rôznych ventilových portov, čím sa realizuje prepínanie, zlučovanie alebo rozdeľovanie smeru toku média.

Lopta v tvare L:

 Otočenie o 90° umožňuje prepínanie média zo vstupu na akýkoľvek výstup, čo je vhodné pre reverzné scenáre s jedným vstupom a dvoma výstupmi alebo dvoma vstupmi a jedným výstupom, ako je striedavé privádzanie kvapaliny do dvoch reaktorov.

Guľa v tvare T:

Otočenie o 180° umožňuje súčasné pripojenie všetkých troch portov alebo vzájomné prepojenie ľubovoľných dvoch portov, čo je vhodné na zmiešanie dvoch médií a následné vyvedenie (zlúčenie), alebo rozdelenie jedného média na dva výstupy (rozdelenie), ako napríklad v klimatizačných systémoch miešania teplej a studenej vody.

Parametre produktu:

Názov produktu: Trojcestný guľový ventil s prírubou	Technické údaje: (1/8"-4") DN6-DN100
Menovitý tlak: PN16	Materiál tela: WCB, SUS304 (CF8), SUS316L (CF3M)
Normy: ANSI, BS, DIN, ISO, JIS	Použiteľná teplota: -20 ℃ ~ +150 ℃ (štandard), do +350 ℃ (vysoká teplota), až do -196 ℃ (nízka teplota)
Vnútorný kovový materiál: WCB, SUS304 (CF8), SUS316L (CF3M)	Stredná teplota: Vysoká teplota, nízka teplota, stredná teplota, normálna teplota
Spôsob prevádzky: Manuálne	Tesnenia: EPDM, PPL
Spôsob pripojenia: Prírubové pripojenie	Použitie: Voda, vzduch, plyn, olej, kvapaliny atď.
Pôvod: Čína	Vzorka: Vzorky sú k dispozícii

Výhody prírubového spojenia:

3-cestné prírubové guľové ventily Shenchi využívajú prírubové spoje. V porovnaní so závitovými spojeniami ponúkajú prírubové spojenia vyššiu tlakovú odolnosť; Hodnotenie PN16 stabilne odoláva tlaku 1,6 MPa. Demontáž je pohodlná a uľahčuje pravidelnú kontrolu a údržbu potrubia. Je zabezpečené spoľahlivé tesnenie; tesnenie príruby a skrutky spolupracujú, aby sa eliminovalo riziko úniku. Vhodné pre potrubia s veľkým priemerom; pre priemery nad DN50, kde sú závitové spojenia náročné, sú štandardnou voľbou príruby. Shenchi, čínsky výrobca 3-cestných prírubových guľových ventilov, ponúka príruby zodpovedajúce normám ANSI, BS, DIN a JIS, čím spĺňa potreby globálnych zákazníkov.

Kľúčový bod inštalácie 1: Zarovnanie príruby

Zarovnanie príruby Pri inštalácii trojcestného prírubového guľového ventilu Shenchi musia byť čelá príruby zarovnané. Dve príruby by mali byť rovnobežné a sústredné, pričom odchýlka nepresahuje povolený rozsah tesnenia príruby. Násilné zarovnanie skrutiek spôsobí deformáciu tela ventilu, čo ovplyvní rotáciu guľôčky a výkon tesnenia. Po zarovnaní by malo byť tesnenie umiestnené v strede a nesmie byť posunuté. Lacný trojcestný prírubový guľový ventil sa nerovná nízkej kvalite; Produkty Shenchi ponúkajú vysokú presnosť a jednoduchšiu inštaláciu. Trojcestné prírubové guľové kohúty odolné voči korózii majú povrchovú úpravu prírub, ktorá spĺňa normy a zaisťuje spoľahlivejšie tesnenie.

Druhý bod inštalácie: Utiahnutie skrutiek

Skrutky príruby musia byť uťahované diagonálne po etapách. Krútiaci moment aplikujte postupne v 2-3 stupňoch, sledujte sekvenciu uhlopriečky 180°. Neuťahujte jednu stranu naraz, inak nerovnomerný tlak na tesnenie vytvorí netesné kanály. Krútiaci moment skrutiek musí spĺňať štandardné hodnoty; prílišné utiahnutie poškodí prírubu alebo skrutky, zatiaľ čo nedostatočné utiahnutie spôsobí nedostatočné utesnenie. Továreň na 3-cestný prírubový guľový ventil Shenchi poskytuje pre inštalatérov tabuľku odporúčaných krútiacich momentov. Tieto inštalačné body sú rozhodujúce pre zabezpečenie dlhodobej prevádzky ventilu bez úniku; prísne dodržiavajte špecifikácie.

Bod inštalácie 3: Podpora a čistenie potrubia

Pred inštaláciou je potrebné vyčistiť vnútro potrubia, aby sa odstránila zváracia troska, železné piliny, piesok a iné nečistoty. Cudzie predmety vstupujúce do dutiny ventilu môžu poškriabať guľu alebo tesnenia, čo vedie k netesnostiam. Potrubie musí byť nezávisle podopreté; ventil nesmie uniesť hmotnosť potrubia. Guľové ventily s prírubou T s veľkým priemerom sú ťažké; pokles potrubia môže vytiahnuť prírubu mimo stred a poškodiť tesnenie. Guľové ventily s prírubou v tvare T sú vyrobené z materiálov WCB, SUS304 alebo SUS316L s medeným alebo nerezovým jadrom ventilu. Po dokončení inštalačných bodov by sa rukoväť mala voľne otáčať bez zaseknutia; ventil je potom pripravený na použitie.
