Dvojdielny guľový ventil s dvojitým vonkajším závitom

Popularizácia vedy Shenchi: Čo presne je kvalitný dvojdielny guľový ventil s dvojitým vonkajším závitom?

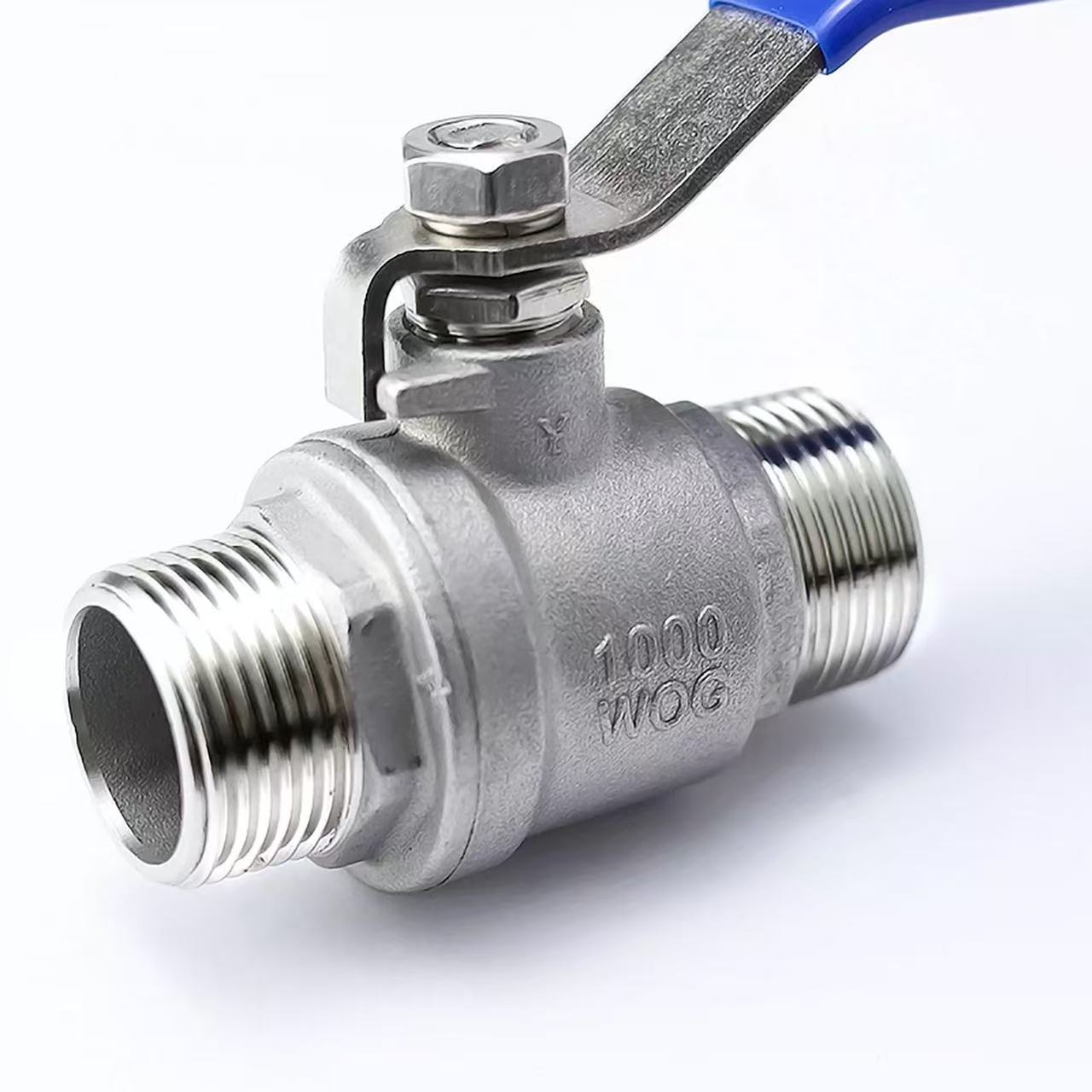

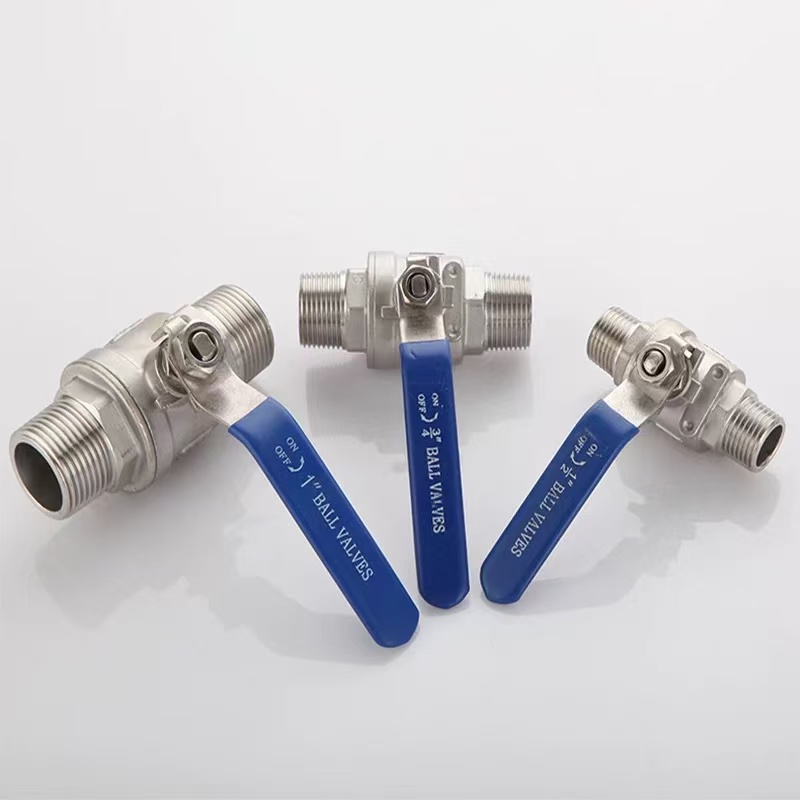

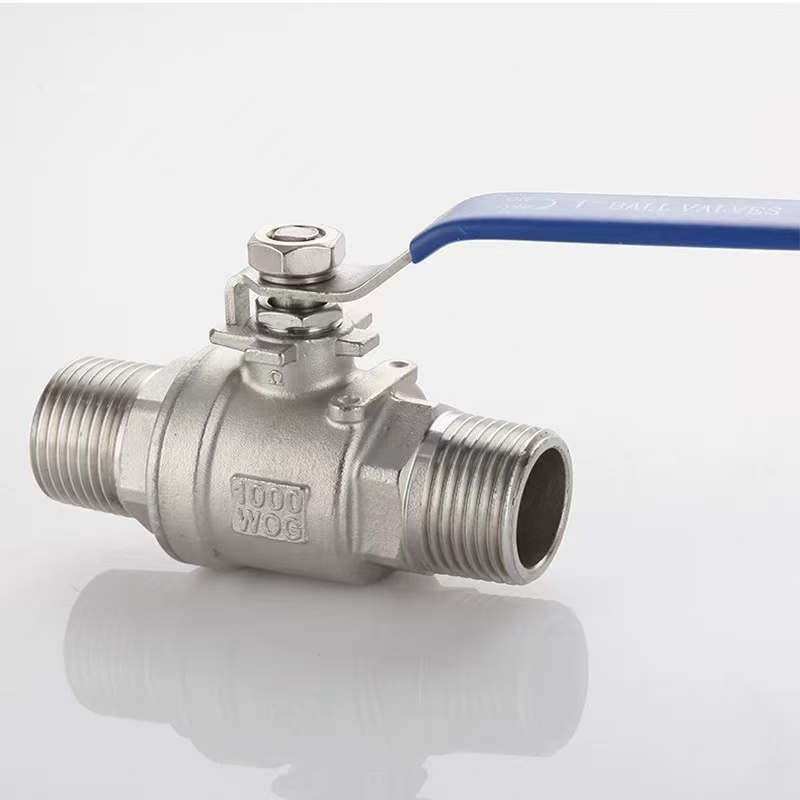

Dvojdielny guľový ventil s dvojitým vonkajším závitom je guľový ventil s vonkajšími závitmi na oboch koncoch, zostavený z dvoch komponentov telesa. Verzia tohto ventilu od spoločnosti Shenchi ponúka materiály tela z mosadze, SUS304 alebo SUS316L, pričom vnútorný kov zodpovedá telu, aby sa eliminovalo riziko korózie prietokovej dráhy. Používa EPDM tesnenia a ručné ovládanie, vhodné pre vodu, vzduch, olej, plyn a podobné médiá. „Vysokokvalitný dvojdielny guľový ventil s dvojitým vonkajším závitom“ je definovaný vysokou presnosťou závitu, nízkym prevádzkovým krútiacim momentom, dlhou životnosťou tesnenia a priamym pripojením k portom s vnútorným závitom bez ďalších adaptérov.

Parametre produktu

Názov produktu: Dvojdielny guľový ventil s dvojitým vonkajším závitom	Technické údaje: (1/8"-4") DN6-DN100
Menovitý tlak: PN16	Materiál tela: mosadz, SUS304, SUS316L
Normy: ANSI, BS, DIN, ISO, JIS	Vlákna: NPT, BSP, BSPT, DIN atď.
vnútorný kovový materiál: mosadz, SUS304, SUS316L	Stredná teplota: Vysoká teplota, nízka teplota, stredná teplota, normálna teplota
Spôsob prevádzky: Manuálne	Tesnenie: EPDM
Spôsob pripojenia: závitové pripojenie	Použitie: Voda, vzduch, plyn, olej, kvapaliny atď.
Pôvod: Čína	Vzorka: Vzorky sú k dispozícii

Predinštalačná kontrola a špecifikácie pripojenia závitu pre dvojdielny guľový ventil Shenchi s dvojitým vonkajším závitom

Spoločnosť Shenchi, dodávateľ dvojdielneho guľového ventilu s dvojitým vonkajším závitom z Číny, odporúča pred inštaláciou skontrolovať, či sú oba vonkajšie závity na tele ventilu nepoškodené a či sú čisto zladené s vonkajším závitom potrubia. Naneste miernu PTFE pásku rovnomerne v smere závitu na 2-3 ovinutia. Prémiový dvojdielny guľový ventil s dvojitým vonkajším závitom od spoločnosti Shenchi je vybavený plochými kľúčmi na koreňoch závitu. Počas inštalácie použite otvorený kľúč na tieto plochy; nikdy neotáčajte strednú časť tela ventilu, aby ste predišli nesprávnemu nastaveniu vnútorného guľového jadra.

Kľúčové body pre umiestnenie tesnenia a kontrolu krútiaceho momentu zostavy telesa ventilu

Kľúčové komponenty dvojdielneho guľového ventilu s dvojitým vonkajším závitom zahŕňajú dve polovice tela, stredové jadro gule, driek a tesnenia EPDM. V dizajne Shenchi sú dve telá spojené stredovými závitmi. Uistite sa, že tesniace tesnenie (medzi polovicami tela) je vycentrované bez zošikmenia. Rukou dotiahnite, kým sa nedotknete, potom použite nástroj na ďalšiu 1/4 otáčky. Nadmerný krútiaci moment zdeformuje EPDM tesnenia a spôsobí poruchu. Cenovo dostupný dvojdielny guľový ventil s dvojitým vonkajším závitom by nikdy nemal ohroziť kvalitu tesnenia; správna regulácia krútiaceho momentu priamo ovplyvňuje životnosť ventilu.

Metóda nastavenia na mieste pre utesnenie drieku ventilu a mechanizmus obmedzenia spínača

Dvojdielny guľový ventil s dvojitým vonkajším závitom Shenchi je vybavený tesnením EPDM O-krúžkom na drieku. Po inštalácii manuálne dvakrát otočte ventil, aby ste skontrolovali prípadné netesnosti v koreni drieku. Ak dôjde k miernemu úniku, jemne utiahnite maticu upchávky vretena (nie viac ako o 1/8 otáčky). Všimnite si tiež dorazové limity rukoväte: rukoväť rovnobežná s potrubím znamená otvorenie; kolmý znamená uzavretý. Prémiový dvojdielny guľový ventil s dvojitým vonkajším závitom obsahuje mechanické dorazy v krajných polohách. Nikdy netlačte cez tieto zarážky, inak by mohlo dôjsť k poškodeniu vnútorného jadra gule a tesniacich plôch

Bežné predchádzanie chybám pri inštalácii a skúšobné postupy tesnenia na mieste

Pri inštalácii dvojdielneho guľového ventilu Shenchi s dvojitým vonkajším závitom sa vyhnite: nadmernému obaľovaniu závitov tesniacim prostriedkom, ktorý spôsobuje nečistoty do dutiny ventilu, používaniu kľúčov priamo na povrch tela ventilu alebo nevyčisteniu zvyškov potrubia pred inštaláciou. Správny postup: po inštalácii vykonajte tlakovú skúšku, pomaly otvorte ventil, naneste mydlovú vodu na všetky závitové spoje a spoje karosérie a sledujte, či sa v nej nevytvárajú bubliny. Prémiový dvojdielny guľový ventil s dvojitým vonkajším závitom by nemal udržiavať žiadny pokles tlaku počas piatich minút pri skúšobnom tlaku PN16. Po testovaní nechajte ventil napoly otvorený, aby ste zabránili dlhodobému stláčaniu tesnenia na jednej strane.
