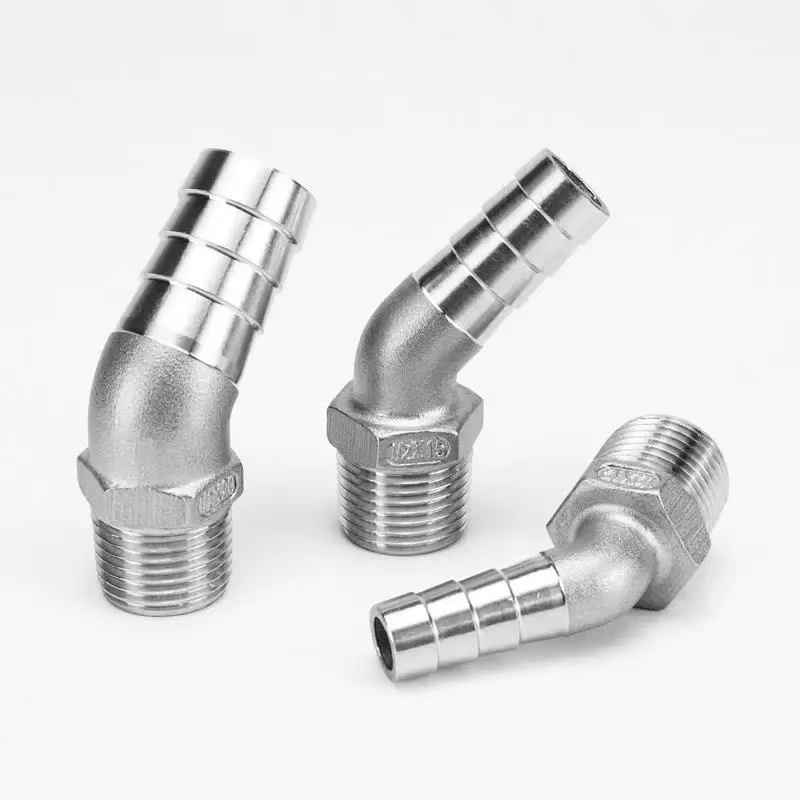

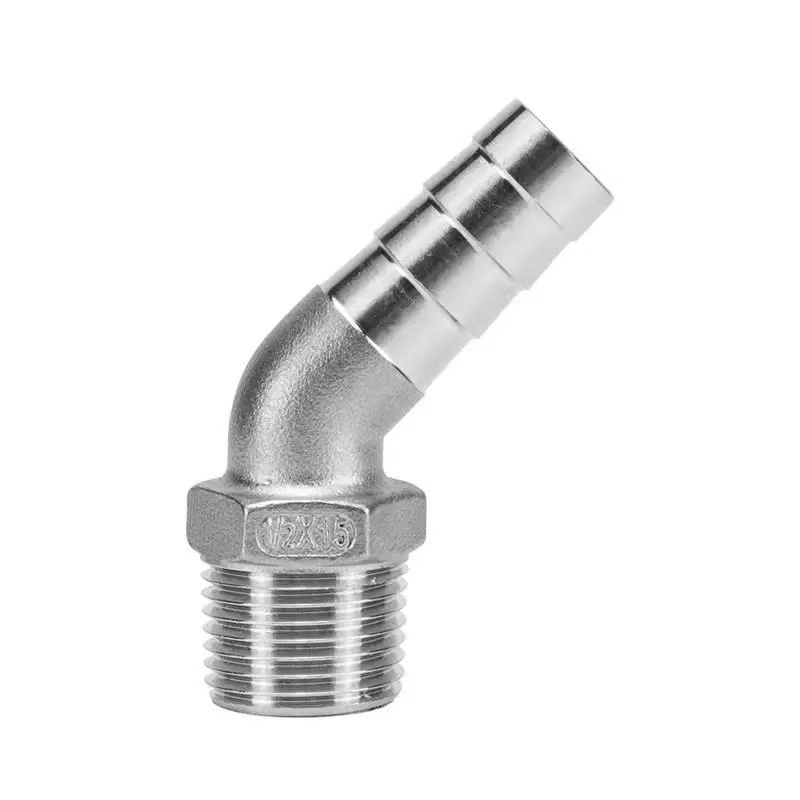

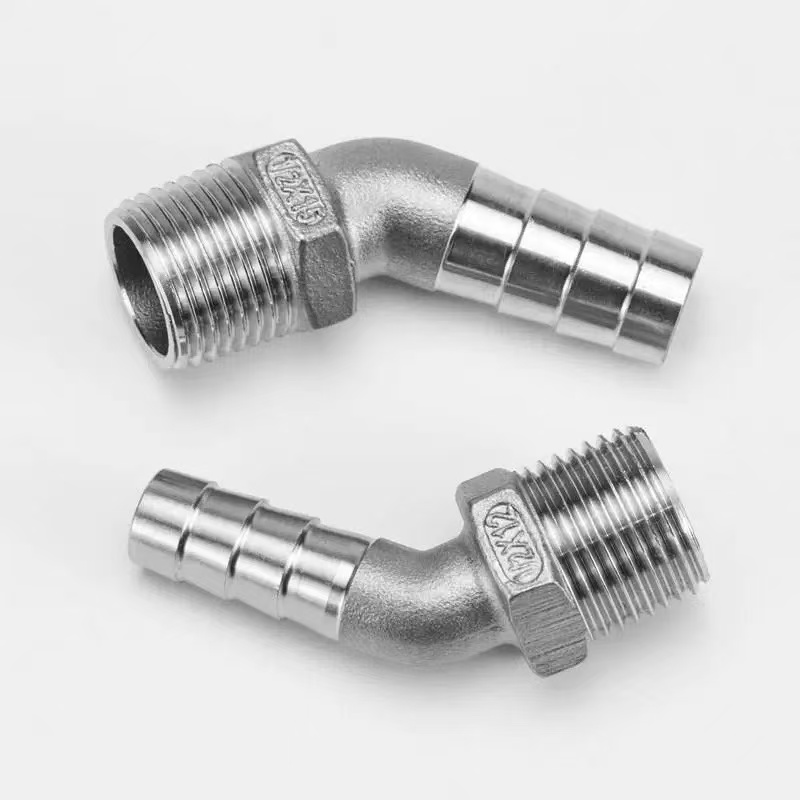

45-stupňové šesťhranné koleno s vonkajším závitom

45-stupňová šesťhranná armatúra s vonkajším závitom od spoločnosti Shenchi Factory je špeciálne navrhnutá pre aplikácie vyžadujúce plynulú zmenu smeru o 45 stupňov pri prechode z pevného potrubia na flexibilné hadice. Jeho koniec s vonkajším závitom sa pevne zaskrutkuje do zodpovedajúcej armatúry s vnútorným závitom, čím sa zabezpečí nepriepustné tesnenie v rámci kovového potrubného systému. Ostnatý koniec hadice, akonáhle je vložený do ohybnej hadice, využíva sériu háčkov s opačným uhlom na pevné uchytenie vnútornej steny hadice; pri zaistení hadicovou svorkou sa vytvorí robustné, protišmykové spojenie. 45-stupňový uhlový dizajn znižuje odpor prietoku tekutiny v porovnaní so štandardnými 90-stupňovými kolenami, vďaka čomu je ideálny pre potrubné systémy, kde je kritickou požiadavkou minimalizácia tlakovej straty. Šesťhranné telo umiestnené v strede kovania navyše uľahčuje prístup k nástroju a umožňuje rýchlu a efektívnu inštaláciu.

Špecifikácie produktu

Závitové / ostnaté pripojenie

Shenchi 45-stupňová šesťhranná armatúra s vonkajším závitom je vybavená dizajnom s dvojitým rozhraním, ktorý umožňuje spoľahlivý prechod medzi pevnými hadicami a flexibilnými hadicami:

Koniec s vonkajším závitom: Presne spracované vonkajšie závity prísne dodržiavajú medzinárodné normy (dostupné možnosti BSPT/NPT). Vyznačujú sa výnimočnou pravidelnosťou závitu a vytvárajú tesnenie kov na kov, keď sú utiahnuté proti armatúram, ventilom alebo zariadeniam s vnútorným závitom, čím zaisťujú spoľahlivé utesnenie bez potreby nadmerného krútiaceho momentu. Povrchy závitov sú hladké a bez otrepov, čo zabraňuje poškodeniu protiľahlých závitov počas inštalácie.

Ostnatý koniec: Tento koniec má viacprstencovú ostnatú štruktúru s optimalizovanými uhlami a hĺbkami zubov. Po vložení flexibilnej hadice sa ostne zapustia do vnútornej steny hadice, aby vytvorili viacbodové mechanické uchopenie. Pri zaistení nerezovou hadicovou sponou dosahuje zostava odolnosť proti vytiahnutiu presahujúcu 50 kg. Ostnatý koniec je dostupný v širokej škále veľkostí, kompatibilných s rôznymi flexibilnými hadicami s vnútorným priemerom od 3 mm do 25 mm.

Hodnotenie tlaku

Šesťhranná armatúra Shenchi s vnútorným závitom 45 stupňov ponúka definované tlakové hodnoty, ktoré spĺňajú požiadavky rôznych prevádzkových podmienok:

Štandardný tlak: 1,6 MPa – vhodný pre veľkú väčšinu obytných, komerčných a ľahkých priemyselných aplikácií, ako sú systémy zásobovania vodou, poľnohospodárske zavlažovanie a všeobecné priemyselné chladiace vodné systémy.

Vysokotlaková možnosť: Nerezová séria 316L je dimenzovaná až do 2,5 MPa – vhodná pre aplikácie s vyššími tlakovými požiadavkami, ako sú hydraulické systémy a vysokotlakové čistiace zariadenia.

Zabezpečenie testovania: Každá šarža týchto v Číne vyrobených 45-stupňových šesťhranných armatúr s vonkajším závitom sa podrobuje prísnemu testovaniu tlaku v továrni. Skúšobný tlak je nastavený na 1,5-násobok pracovného tlaku, čím je zabezpečená dlhodobá, stabilná a tesná prevádzka pri menovitom tlaku.

Krivka teploty a tlaku: V rozsahu prevádzkových teplôt od -20 °C do 120 °C zostáva menovitý tlak konštantný; mimo tohto teplotného rozsahu musí byť povolený pracovný tlak znížený v súlade so štandardnými smernicami.

Interoperabilita a kompatibilita

45-stupňová šesťhranná armatúra Shenchi s vonkajším závitom je navrhnutá s plným zohľadnením požiadaviek na interoperabilitu a kompatibilitu globálneho trhu:

Štandardná kompatibilita závitov: K dispozícii v rôznych štandardoch závitov – vrátane BSPT (British Standard Pipe Taper) a NPT (American National Pipe Taper) – na zabezpečenie kompatibility s potrubnými systémami v rôznych regiónoch. Zákazníci si môžu vybrať vhodné špecifikácie vlákna na základe svojich cieľových trhov.

Rozsah veľkostí hadicového hrotu: Koncovka hadicového hrotu obsahuje komplexný rozsah špecifikácií vonkajšieho priemeru, pokrývajúci veľkosti od 1/4 palca do 1 palca (približne 6 mm – 25 mm). To zaisťuje kompatibilitu s veľkou väčšinou typov flexibilných hadíc, ktoré sú v súčasnosti dostupné na trhu, vrátane hadíc z PVC, gumy, opletených a PU hadíc.

Kompatibilita materiálu: Ponúka sa v dvoch triedach nehrdzavejúcej ocele – 304 a 316L – na splnenie rôznych požiadaviek na kompatibilitu médií. Trieda 304 je vhodná pre vodu a mierne korozívne médiá, zatiaľ čo trieda 316L je ideálna na použitie s olejmi, zemným plynom a vysoko korozívnym prostredím.

Interoperabilita medzi značkami: Vysokovýkonné 45-stupňové 45-stupňové šesťhranné kolenové fitingy s vonkajším závitom Shenchi vyrobené v prísnom súlade s medzinárodnými normami sú plne zameniteľné s fitingmi od veľkých domácich a medzinárodných značiek, čím sa eliminujú akékoľvek obavy týkajúce sa problémov s kompatibilitou.

Prečo si vybrať nás?

1. Priame ceny z výroby

Ako primárny výrobca zdrojov, Shenchi eliminuje sprostredkovateľov, aby zákazníkom ponúkal zľavnené ceny na naše 45-stupňové šesťhranné koleno s vonkajším závitom. To zaisťuje vynikajúcu hodnotu – poskytuje lepšie ceny za rovnakú kvalitu alebo vyššiu kvalitu za rovnaký rozpočet.

2. Prísna kontrola kvality

Od chvíle, keď suroviny vstúpia do nášho zariadenia, kým hotové výrobky neopustia, každá v Číne vyrobená armatúra so 45-stupňovým šesťhranným vonkajším závitom prejde viacstupňovým procesom kontroly. Zavádzame prísne kontroly – vrátane spektroskopickej analýzy materiálu, merania závitov Go/No-Go a tlakového testovania – aby sme zaručili absolútnu konzistenciu produktu.

3. Robustné možnosti prispôsobenia

Shenchi podporuje prispôsobenie ODM aj OEM, čo nám umožňuje prispôsobiť špecifikácie, rozmery, normy závitov, triedy materiálov a povrchové úpravy tak, aby vyhovovali špecifickým požiadavkám klienta. Poskytujeme komplexné služby na jednom mieste – od počiatočného návrhu a vývoja formy až po sériovú výrobu a konečnú dodávku.
