Konektor vodného potrubia Pagoda typu L

Typy produktov

Ako profesionálny čínsky výrobca konektorov vodných potrubí typu Pagoda Shenchi ponúka dva hlavné typy produktov:

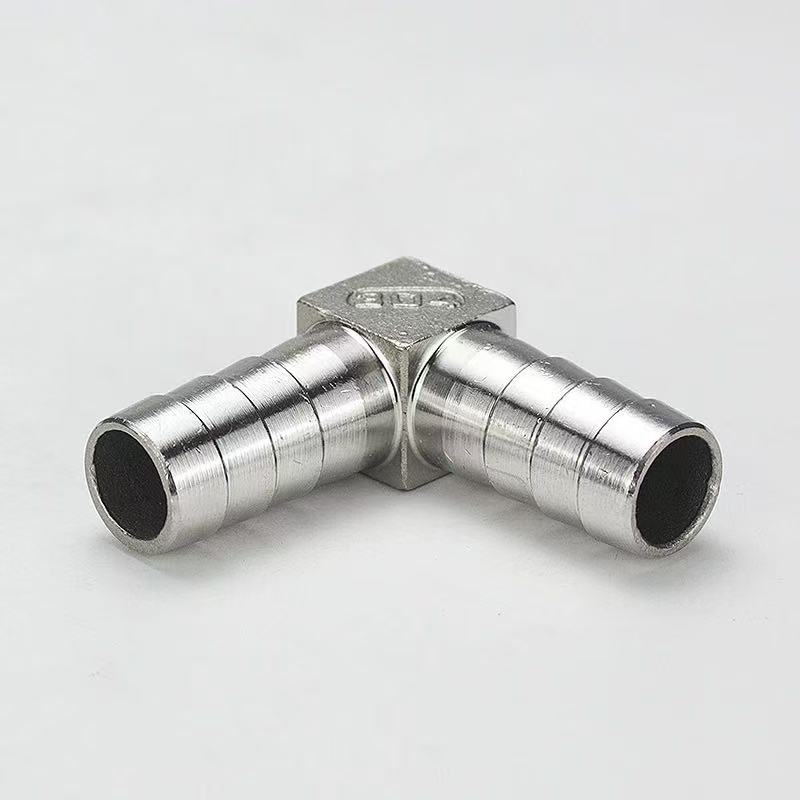

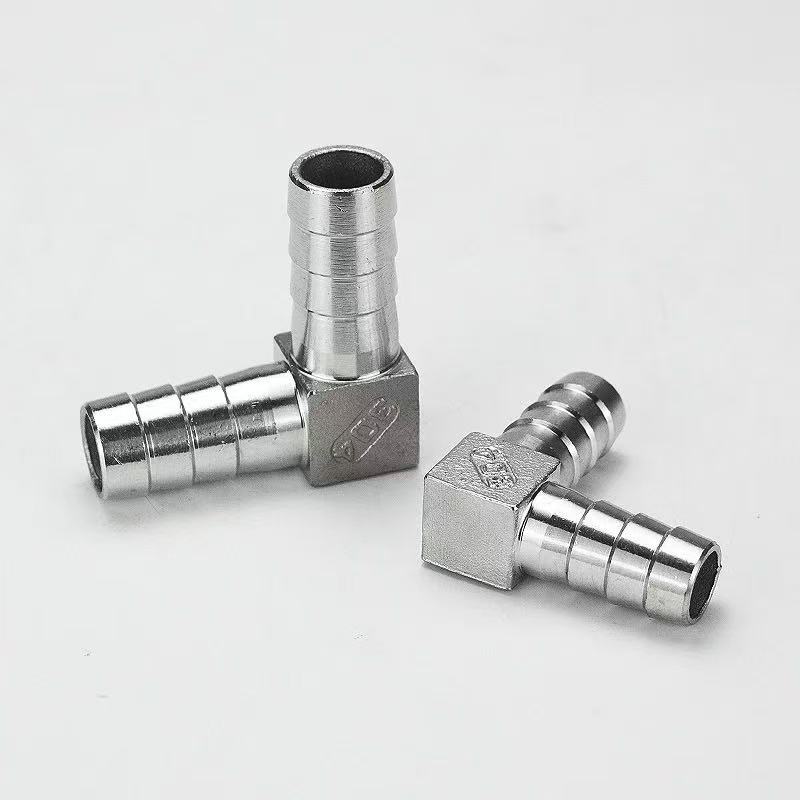

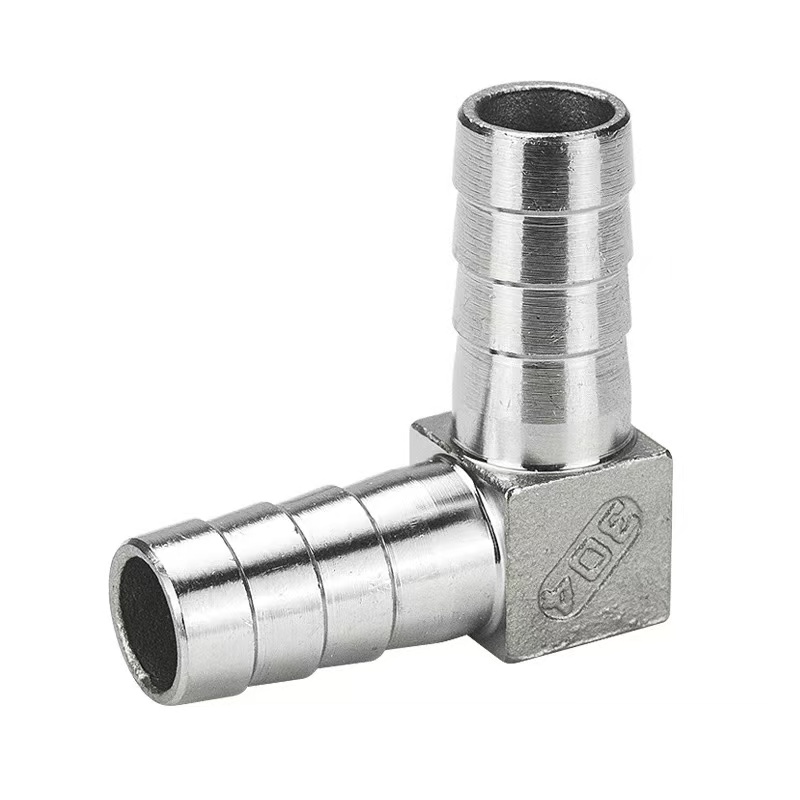

Konektor vodnej fajky Pagoda typu L: Oba konce majú štruktúru ostnatej pagody, ktorá je navrhnutá na vytvorenie 90-stupňového smerového spojenia medzi dvoma flexibilnými hadicami.

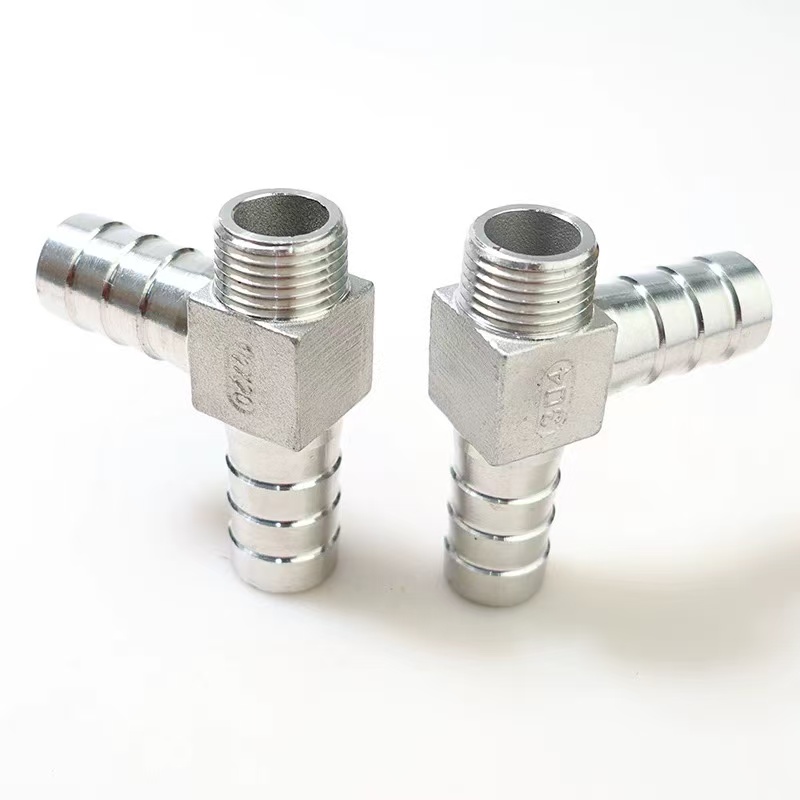

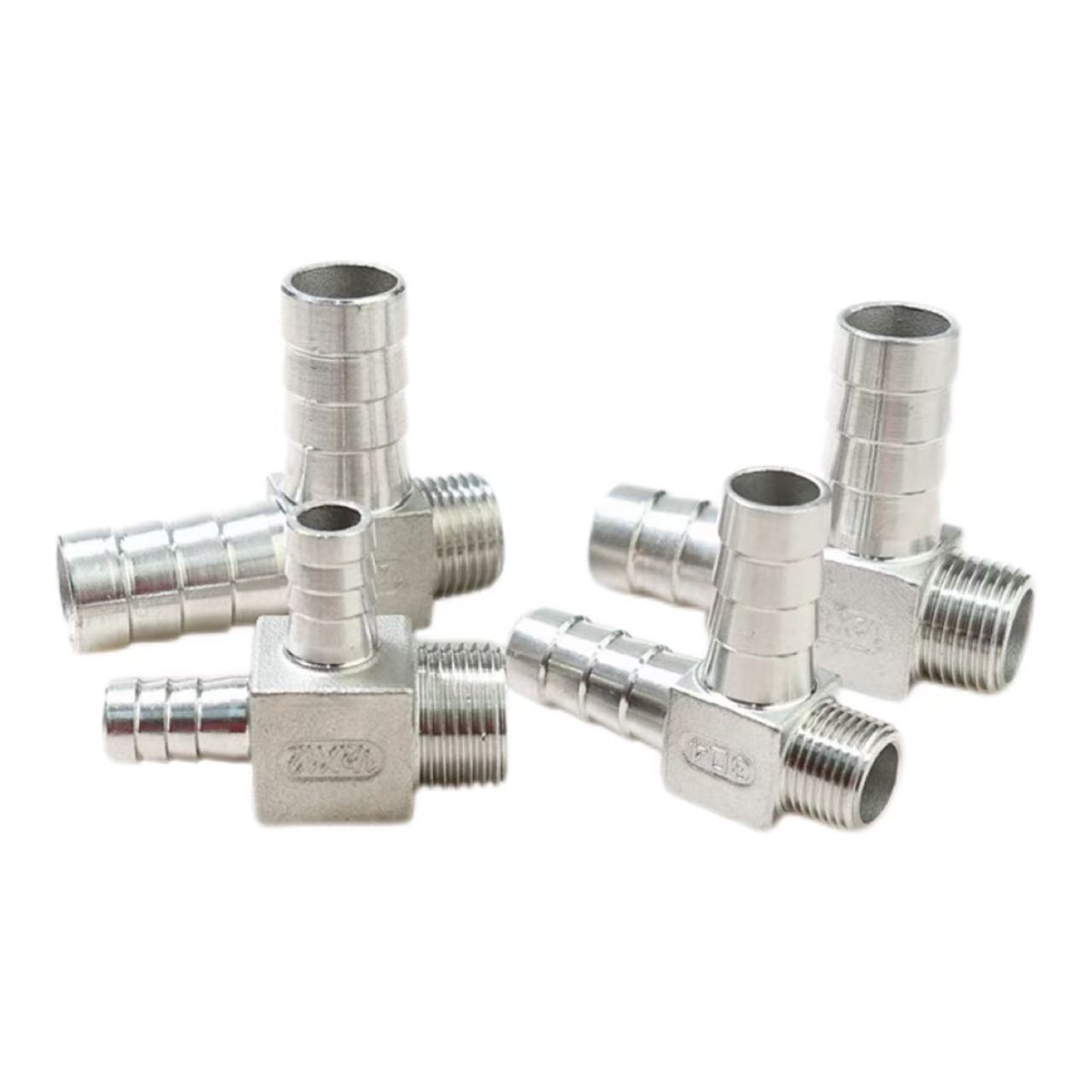

Konektor pagody s samčím závitom typu L: Jeden koniec obsahuje ostnatú pagodovú štruktúru na pripojenie k flexibilnej hadici, zatiaľ čo druhý koniec má vonkajšie (samčie) závity určené na vytvorenie 90-stupňového smerového spojenia medzi hadicou a zariadením s vnútorným (samičím) závitovým portom.

Oba typy majú 90-stupňový uhlový dizajn s rovnakými špecifikáciami pre konce ostnatých pagod. Sú dostupné v rôznych materiáloch: nehrdzavejúca oceľ 304, nehrdzavejúca oceľ 316L alebo mosadz. Kľúčový rozdiel spočíva v spôsobe pripojenia: prvý umožňuje priame spojenie medzi hadicou a hadicou, zatiaľ čo druhý uľahčuje prechodné spojenie medzi hadicou a časťou zariadenia, čím ponúka flexibilné možnosti výberu, aby vyhovovali rôznym scenárom inštalácie.

Aký je rozdiel medzi konektorom vodného potrubia Pagoda typu L a konektorom Pagoda s vonkajším závitom typu L?

Rozdiel v jadre: Konektor vodnej fajky Shenchi typu L-Pagoda má rozhranie s dvoma ostňami (oba konce sú ostnaté hlavy pagody, určené na priame pripojenie k flexibilným hadiciam). Konektor pagody s vonkajším závitom typu L má na jednom konci vonkajší závit a na druhom konci ostnatú pagodu, ktorá je určená na pripojenie ohybnej hadice k pevnej rúrke alebo telu ventilu s vnútornými závitmi. Shenchi’s vysokovýkonné spojky vodného potrubia typu L Pagoda sú kované z mosadze alebo nehrdzavejúcej ocele 304/316L; ich 90-stupňová pravouhlá štruktúra je ideálna na presmerovanie potrubí. Dizajn s dvojitým ostňom zaisťuje pevné a bezpečné uchopenie—najmä v spojení s hadicovými svorkami—aby sa zabránilo oddeleniu a úniku. Tieto armatúry ponúkajú vynikajúcu odolnosť voči tlaku, korózii a starnutiu. Variant z nehrdzavejúcej ocele 316L je špecificky vhodný pre vysoko korozívne prostredia, ako sú prostredia zahŕňajúce morskú vodu alebo chemické spracovanie. Tieto armatúry sa ľahko inštalujú a sú ideálne pre nízkotlakové hadicové spoje v inštalatérskych, pneumatických systémoch a aplikáciách priemyselných kvapalín, pričom ponúkajú výnimočnú stabilitu a odolnosť.

Špecifikácie produktu

Návod na inštaláciu

Konektor vodného potrubia typu L-Type Pagoda značky Shenchi, vyrobený podľa národných noriem, sa ľahko inštaluje. Nasledujúce kroky zaistia spoľahlivé pripojenie:

Krok 1: Rezanie hadice

Použite špecializovanú rezačku hadíc na odrezanie konca hadice rovno a naplocho, aby ste sa vyhli šikmým rezom alebo otrepom, aby sa zaistilo dokonalé uchytenie na ostne pagody. V prípade opletených alebo vystužených hadíc sa odporúča použiť metódu rezania za tepla na utesnenie okrajov a zabránenie rozstrapkaniu.

Krok 2: Pagoda End Connection

Vložte hadicu vertikálne na koniec pagody, kým sa čelo hadice nedotkne základne armatúry pagody. Pagodové ostne majú stupňovitý dizajn, ktorý po vložení hadice vytvára viacero tesniacich krúžkov. Pri vysokotlakových aplikáciách zaistite pripojenie pomocou hadicovej spony z nehrdzavejúcej ocele alebo pružinovej spony; svorka by mala byť umiestnená medzi druhým a tretím ostňom pagody.

Krok 3: Závitové pripojenie

Vyberte vhodnú metódu tesnenia pre závitový koniec na základe jeho špecifikácií: G-závity (paralelné rúrkové závity) vyžadujú na utesnenie gumové alebo medené tesnenie; NPT alebo R-závity (kužeľové rúrkové závity) vyžadujú pred utiahnutím ovinutie 3–5 závitov PTFE závitovej tesniacej pásky. Pri uťahovaní použite kľúč na šesťhranné telo armatúry, aby ste zabránili prenosu krútiaceho momentu na miesto pripojenia hadice.

Krok 4: Tlaková skúška

Po dokončení inštalácie vykonajte skúšku statickým tlakom pri 1,5-násobku pracovného tlaku systému. Ak po udržiavaní tohto tlaku počas 3 minút nie sú pozorované žiadne netesnosti, zostava je pripravená na použitie. Postup inštalácie pre zodpovedajúci konektor pagody s vonkajším závitom typu L v tejto sérii je identický – líši sa iba typom závitu – umožňuje flexibilný výber na základe špecifických požiadaviek na rozhranie.

Aplikačné polia

1. Zariadenia na úpravu vody

Konektor vodného potrubia Pagoda typu L je navrhnutý pre 90-stupňové smerové spojenie medzi PE a PU hadicami v čističkách vody, zmäkčovačoch vody a systémoch RO (reverzná osmóza). Keď je vyrobený z nehrdzavejúcej ocele 316L, spĺňa hygienické požiadavky na potraviny. Doplnkový pagodový konektor typu L s vonkajším závitom v rámci rovnakej série je k dispozícii pre aplikácie, kde má rozhranie zariadenia vnútorný (samičí) závit.

2. Pneumatické automatizačné systémy

Používa sa na vedenie pneumatického potrubia vo vzduchových kompresoroch, rozdeľovačoch pneumatických ventilov a automatických montážnych linkách. Jeho konštrukcia v tvare L šetrí vnútorný priestor zariadenia, zatiaľ čo kompatibilita s rýchloupínacími klieštinami uľahčuje rýchlu montáž, demontáž a údržbu.

3. Sanitárna keramika a domáce spotrebiče

Spája prívodné hadice pre inteligentné toalety, umývačky riadu, práčky a podobné spotrebiče. Keď je vyrobený z mosadze, konektor vodného potrubia Pagoda typu L ponúka vynikajúcu tepelnú vodivosť, vďaka čomu je vhodný pre rozvody teplej vody. Pagoda konektor s vonkajším závitom typu L je navrhnutý tak, aby vyhovoval širšej škále štandardov rozhrania, ktoré sa nachádzajú v dovážanom zariadení.

4. Priemyselné chladiace a mazacie systémy

Používa sa v chladiacich linkách obrábacích strojov a hydraulických mazacích systémoch. Konštrukcia z nehrdzavejúcej ocele poskytuje vynikajúcu odolnosť proti korózii a umožňuje spoľahlivý výkon v náročných prostrediach zahŕňajúcich olejovú hmlu, rezné kvapaliny a podobné zložité prevádzkové podmienky.
