Prepážkové ostnaté kovanie

Shenchi predstavuje vysokokvalitné prepážkové ostnaté armatúry, špeciálne navrhnuté na vedenie hadíc cez panely zariadení a zároveň poskytujú spoľahlivé utesnenie. Vyrobené z mosadze, nehrdzavejúcej ocele SUS304 a SUS316L, tieto armatúry ponúkajú silnú odolnosť proti korózii a sú vhodné pre širokú škálu pracovných podmienok.

Štruktúra produktu

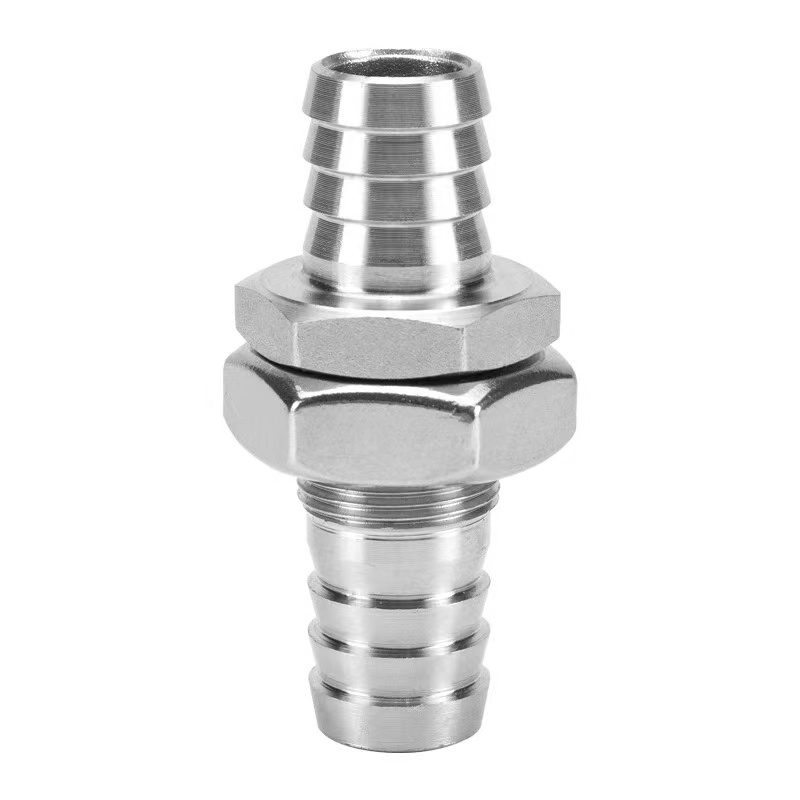

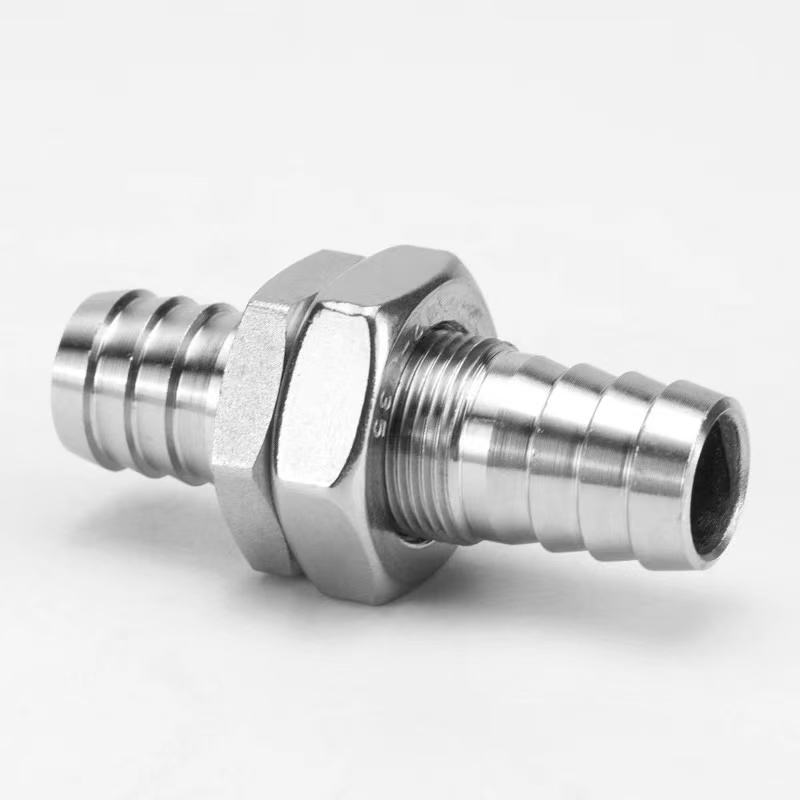

Štruktúra prepážkového ostnatého fitingu zahŕňa prepážkové závity, poistnú maticu a ostnaté hadicové prípojky. Počas inštalácie je potrebný iba otvor v paneli; utiahnutím matice sa dokončí proces upevnenia a utesnenia.

Ostnatý koniec má protišmykovú drážku, ktorá zaisťuje bezpečné spojenie pri použití s ​​hadicovou svorkou. Tieto armatúry sú široko používané v ovládacích skriniach, zariadeniach na úpravu vody, lekárskych prístrojoch a iných súvisiacich oblastiach.

Špecifikácie produktu

Štrukturálne výhody

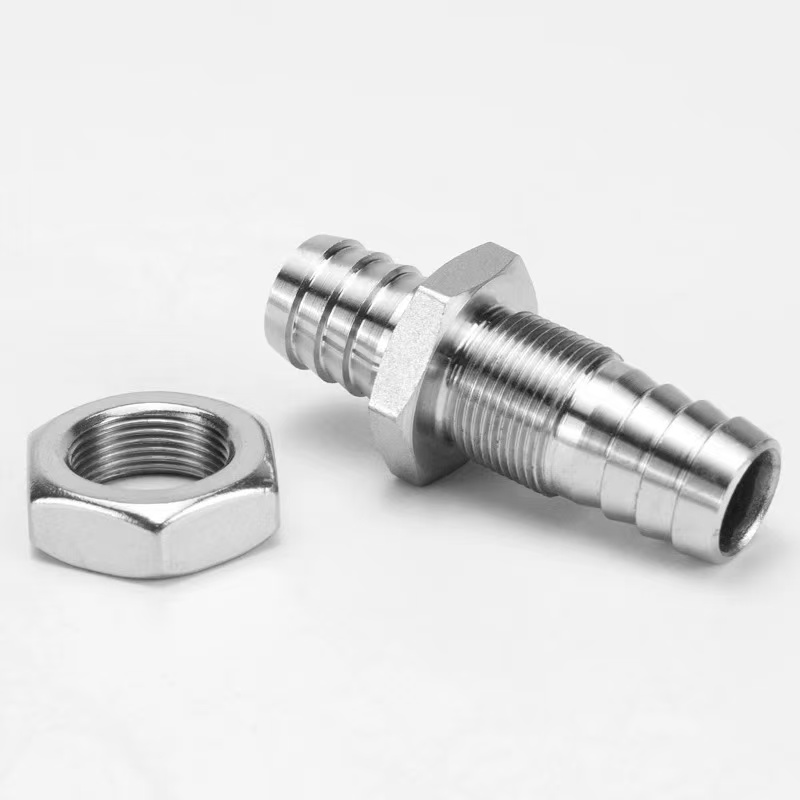

Prepážka s ostnatým fitingom je potrubná armatúra špeciálne navrhnutá na vedenie hadíc cez panely zariadenia, kryty alebo prepážky, pričom poskytuje pevné tesnenie. Jeho hlavná konštrukcia zahŕňa prepážkovú závitovú časť, poistnú maticu, tesniace tesnenie a prípojku s ostnatou hadicou. Počas inštalácie je potrebné na paneli urobiť iba otvor zodpovedajúceho priemeru. Závitová časť armatúry sa prevlečie cez otvor a matica sa utiahne z opačnej strany, aby sa dokončil proces upevnenia a utesnenia.

1. Konštrukcia upevnenia prepážky:Dĺžka závitového úseku je prispôsobená bežným hrúbkam panelov. Po utiahnutí poistnej matice vytvorí pevnú fixáciu s panelom, čím sa zabezpečí, že kovanie zostane bezpečné aj pri vonkajších ťahových silách.

2. Pripojenie ostnatej hadice:Jedna alebo obe strany panelu sú vybavené ostnatými kužeľovými zubami na vloženie hadice a vytvorenie utesneného spojenia s hadicovou svorkou. Ostnatý koniec má dvojitú protišmykovú drážku, ktorá ponúka výrazne vyššiu odolnosť proti vytiahnutiu ako bežné armatúry.

3. Tesniaci systém:Na oboch stranách panelu sú gumové tesnenia alebo O-krúžky. Po utiahnutí matice sa tesniace tesnenie stlačí, čím sa dosiahne vodotesné a prachotesné utesnenie otvoru panelu s krytím až IP65 alebo vyšším.

Spôsob inštalácie

Odolné ostnaté armatúry Shenchi sa ľahko inštalujú. Bezpečné a utesnené spojenie je možné dosiahnuť iba v šiestich krokoch:

Krok 1: Príprava otvoru v paneli

Vytvorte zodpovedajúci okrúhly otvor na paneli na základe vonkajšieho priemeru závitovej časti. Uistite sa, že okraj otvoru je hladký a bez otrepov, aby nedošlo k poškodeniu tesniaceho tesnenia.

Krok 2: Nainštalujte tesniace tesnenie

Nasuňte priložené tesniace EPDM tesnenie na závitovú časť a pritlačte ho k základni armatúry. Ak je potrebné tesnenie na oboch stranách panelu, umiestnite jedno tesnenie na každú stranu.

Krok 3: Vložte cez panel

Vložte závitovú časť do otvoru z jednej strany panelu a uistite sa, že základňa kovania je v kontakte s panelom s tesniacim tesnením medzi nimi.

Krok 4: Utiahnite poistnú maticu

Naskrutkujte poistnú maticu na závitovú časť z opačnej strany panelu a postupne ju utiahnite kľúčom. Odporúčaný krútiaci moment: 5–8 N·m pre mosadzné materiály a 8–12 N·m pre nehrdzavejúcu oceľ. Počas uťahovania držte telo armatúry nehybné.

Krok 5: Pripojte hadicu

Vyberte špecifikáciu, kde je vonkajší priemer hrotu o 0,5–1 mm väčší ako vnútorný priemer hadice. Zasuňte hadicu vertikálne na ostnatý koniec, kým nedosiahne základňu. Pre vysokotlakové aplikácie použite hadicovú sponu z nehrdzavejúcej ocele a upevnite ju medzi druhý a tretí osteň.

Krok 6: Test integrity tesnenia

Vykonajte skúšku statickým tlakom pri 1,5-násobku pracovného tlaku. Ak počas troch minút nedôjde k úniku, inštalácia je kvalifikovaná.
